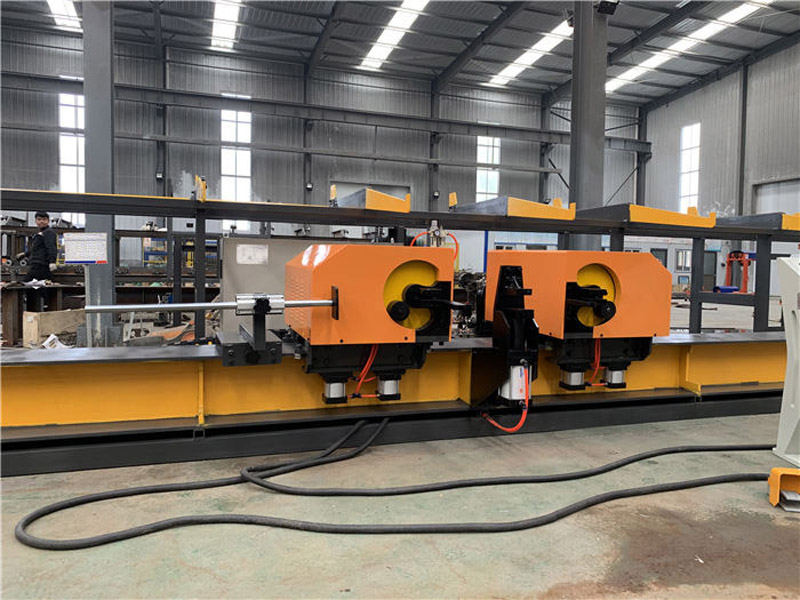

数控双机头弯曲中心

产品简介:

数控双机头弯曲中心(数控钢筋弯曲中心)专为高层建筑、高速公路、高速铁路、大型桥梁等工程混凝土结构内主骨架钢筋的弯曲加工高性能产品,弯曲中心最大能加工直径φ32mm的高强度螺纹钢。特点是中间有一个钢筋加紧机构,有两个机头在特定的轨道上可以自由移动弯曲。具备在一个工作单元内同时进行双向弯曲的加工能力。


产品特点:

1、行走+弯曲全伺服电机,齿轮齿条传动机构,定尺挡板控制,弯曲机头行走稳定,定尺精度高。

2、数控钢筋弯曲机生产效率高,平均每日加工量 6000-8000 根。

3、可以一次性成型马蹄筋等异形图,箱梁,T梁,盖梁,一机多用。

4、数控弯曲中心具有独特的弯曲机构设计;在弯曲过程中钢筋不会脱离夸曲模具,为操作工人提供更安全的人身保障。

5、刹车装置采用细齿齿条咬合,该刹车系统能保证钢筋弯曲过程中机头不会因拉力而移动机头位置,从而保证了钢筋加工尺寸精度。

6、滚动式自动上料平台,可承载大量原材料。

7、立式数控钢筋弯曲机可360°旋转,最小中心距可达340mm,稳定易操控。


技术参数:

设备名称数控双机头弯曲中心
设备型号JT20WQ1
最大弯曲角度(0)向上弯曲(°)+180
向下弯曲(°)-120
最大曲边间距长度尺寸(mm)11400
最小曲边尺寸(mm)90
最小曲边间距(mm)(Φ10),(545)
(Φ25),(575)
长度精度(mm)±1
角度精度(0)±1
速度调整方式CNC伺服控制,无级可调
系统电压(V)、频率(Hz)380、50
机头移动速度(m/s)0. 5 -1
弯曲速度(0/s)66
加工范围钢筋直径(mm)101214162022252832
钢筋数量(根)654332111
气源压力(MPa)0.6
总功率(kW)14
设备外形尺寸(长宽高mm)12700×2000×1480
主机重量(kg)3300
数控双机头弯曲中心
